USSR/Russia 1824 Series Microprocessor Set


1824 series - microprocessor set based on original design.
Technology - CMOS. The voltage power supply - 5 V.

1824VR21 - arithmetic multiplier 16x16, operation execution time - 800-1500ns
1824VS21 - arithmetic  unit w/ optional instruction set (programmable), NOT extensible (like BSP).
GPR (general purpose registers) - 16, Address/Data bus - 16 bit.
1824VU21-0001 - control unit

1824 Series
Transistor 1824VR21 (1824ВР21)
Transistor 1824VS21 (1824ВС21)
Transistor 1824VU21-0001 (1824ВУ21-0001)






1824 Series

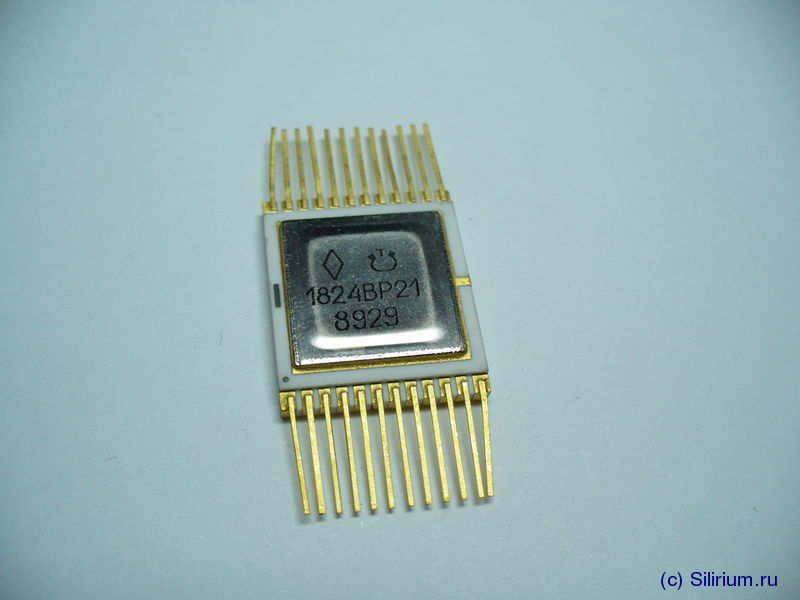

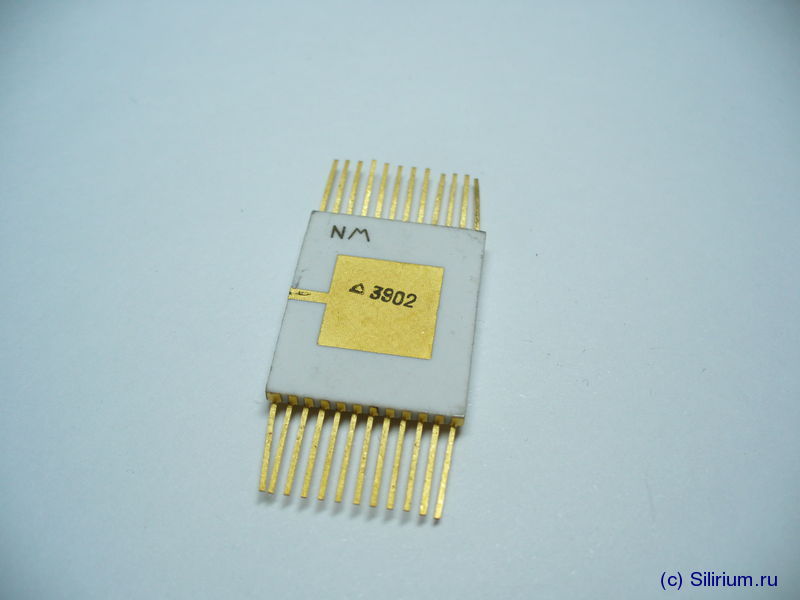

1824VR21 (1824ВР21)






  Manufactirer: Transistor
 Top: 800-1500 ns
  Package: FPC-24
  Socket: -
  Technology: CMOS
  Year: 1989

Top

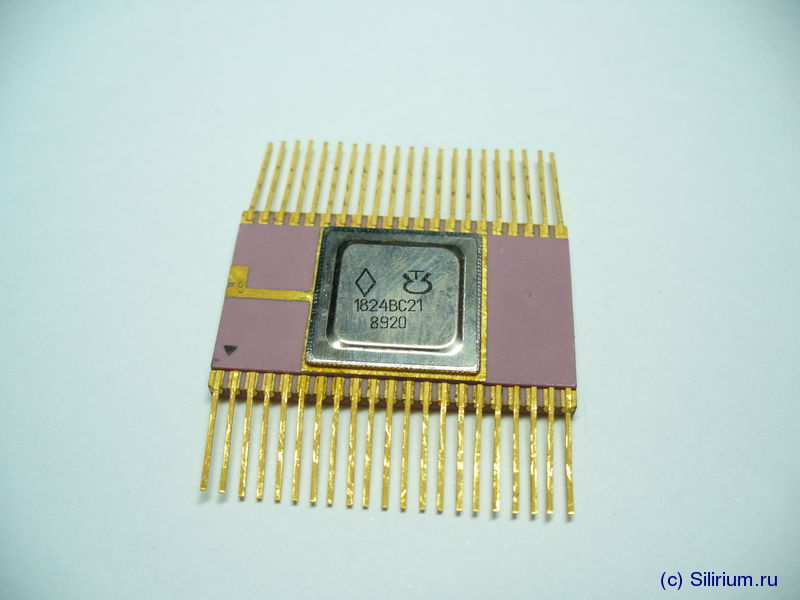

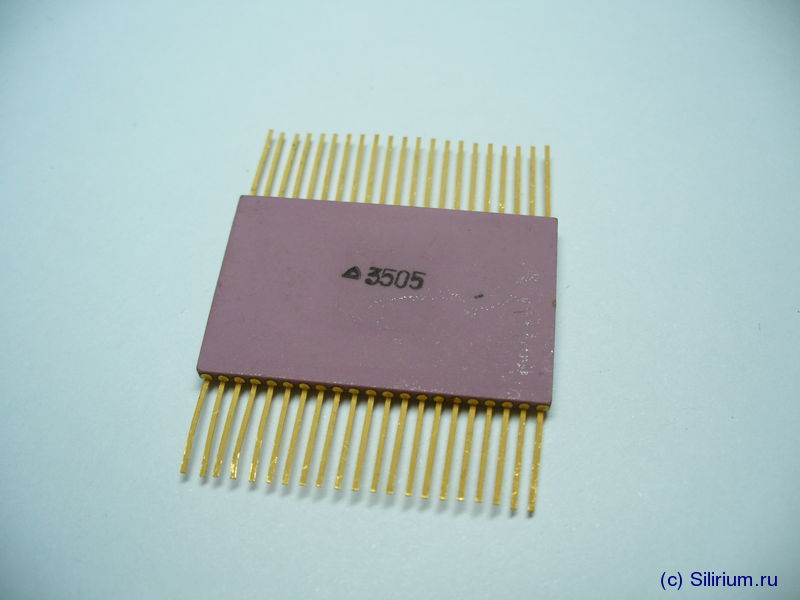

1824VS21 (1824ВС21)






  Manufactirer: Transistor
 Tc: 800 ns
 Data bus: 16 bit
 Address bus: 16 bit
  Package: FPC-42
  Socket: -
  Technology: CMOS
  Year: 1989

Top

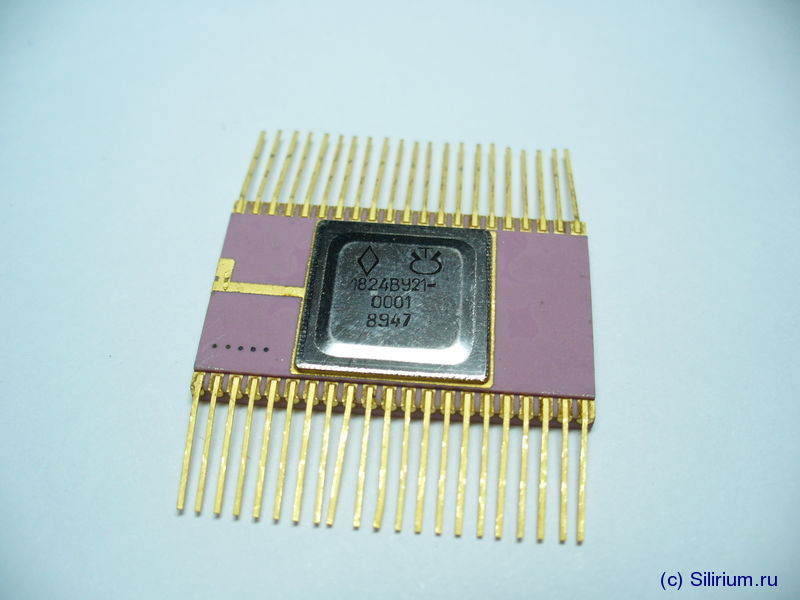

1824VU21-0001 (1824ВУ21-0001)






  Manufactirer: Transistor
 Tc: 800 ns
 Instruction size: 16 bit
 Micro instruction size: 13 bit
  Package: FPC-42
  Socket: -
  Technology: CMOS
  Year: 1989
