F-11 Family

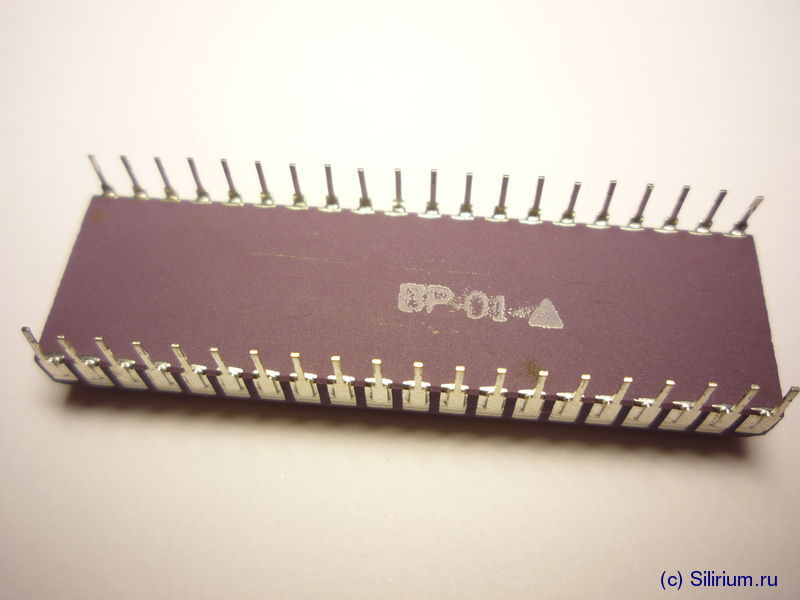

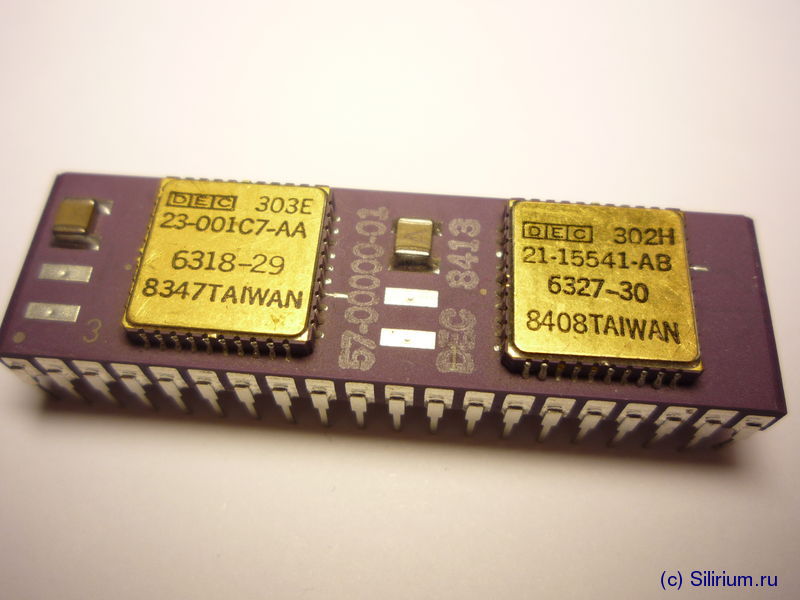

DEC F-11 CPU
F-11 CPU for DEC PDP-11 computers.

DC303 [303E / 21-001C7-AA] - control chip.
DC302 [302H / 21-15541-AB] - data chip.

More information






 Frequency: 3.6 MHz
 Bus: 3.6 MHz
  Transistors: 29000
  Codename: Fonz
  ID: 57-0000-01
  Package: CLCC-40 / CDIP-40
  Technology: 6 mcm NMOS
  Year: 1984

Top

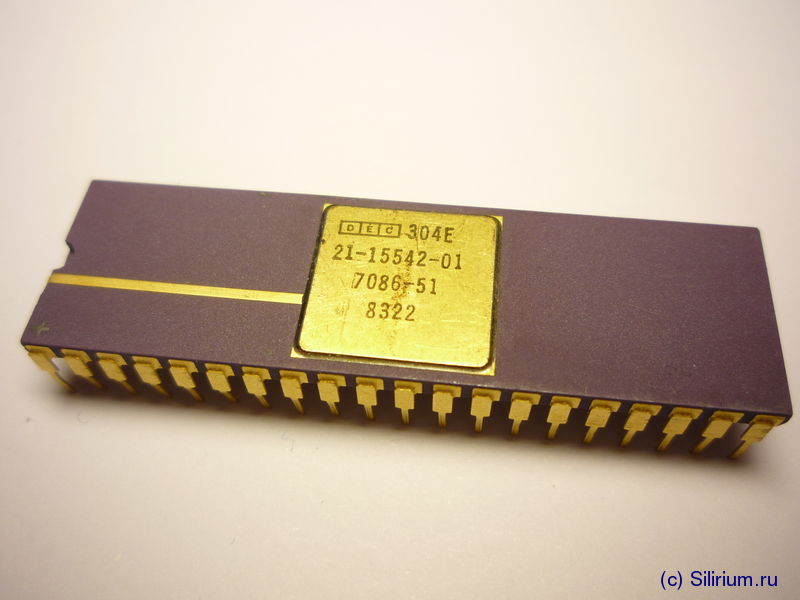

DEC F-11 MMU DC304E
F-11 MMU for DEC PDP-11 computers

DC304 [304E / 21-15542-01]







 Frequency: 3.6 MHz
 Bus: 3.6 MHz
  Transistors: 10000
  ID: 21-15542-01
  Package: CDIP-40
  Technology: 6 mcm NMOS
  Year: 1983

Top



J-11 Family

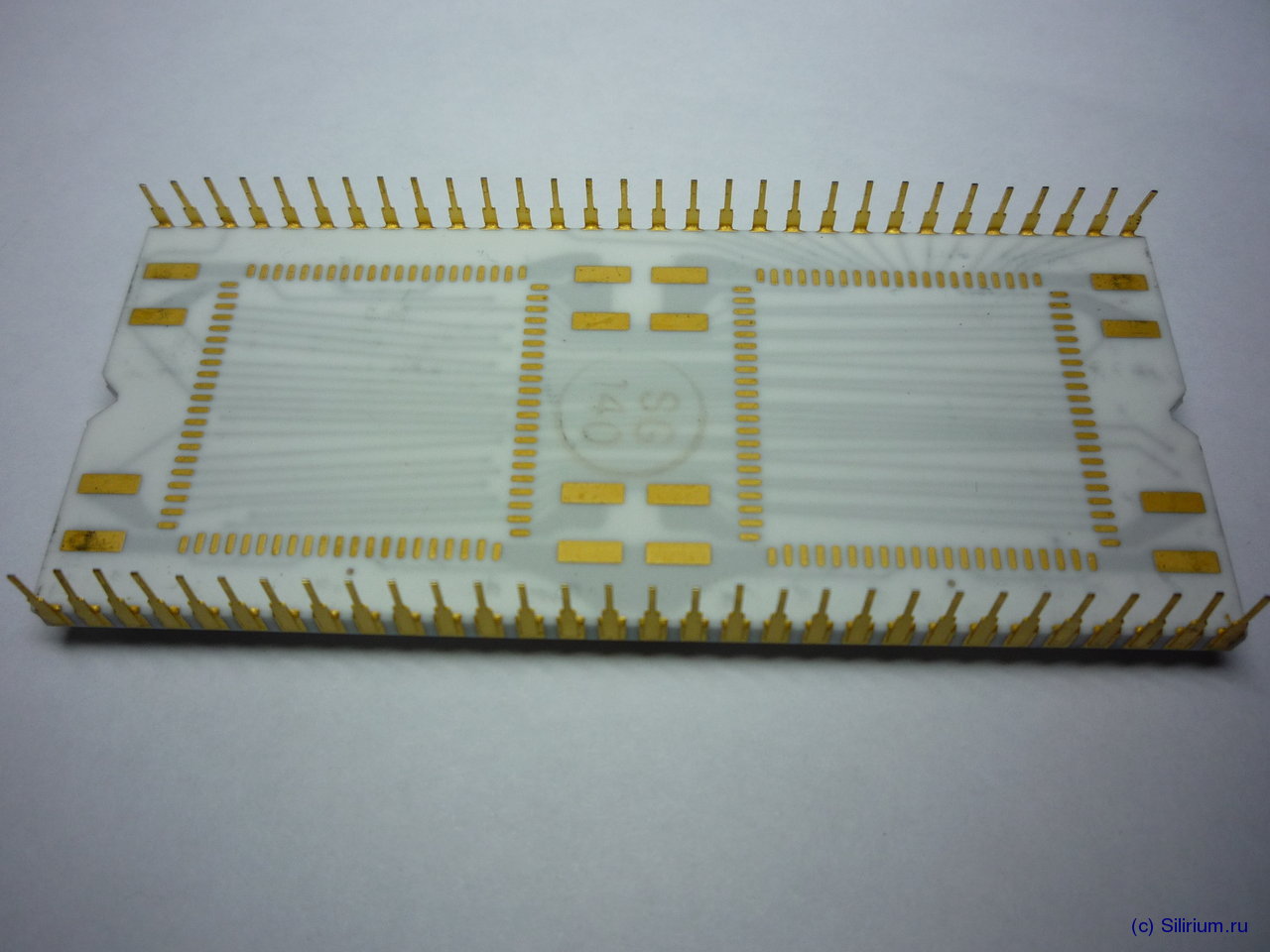

DCJ11-AC 57-19400-04
J-11 CPU for DEC PDP-11 computers.

DC335 [21-17679-10] - control chip.
DC334 [21-17677-01] - data chip.

More information






 Frequency: 4.5 MHz
 Bus: 4.5 MHz
  Transistors: 120 000
  Codename: Jaws
  L1 Cache: -
  L2 Cache: -
  ID: 57-19400-04
  Package: CLCC / CDIP-60
  Technology: 4 mcm
  Year: 1987
